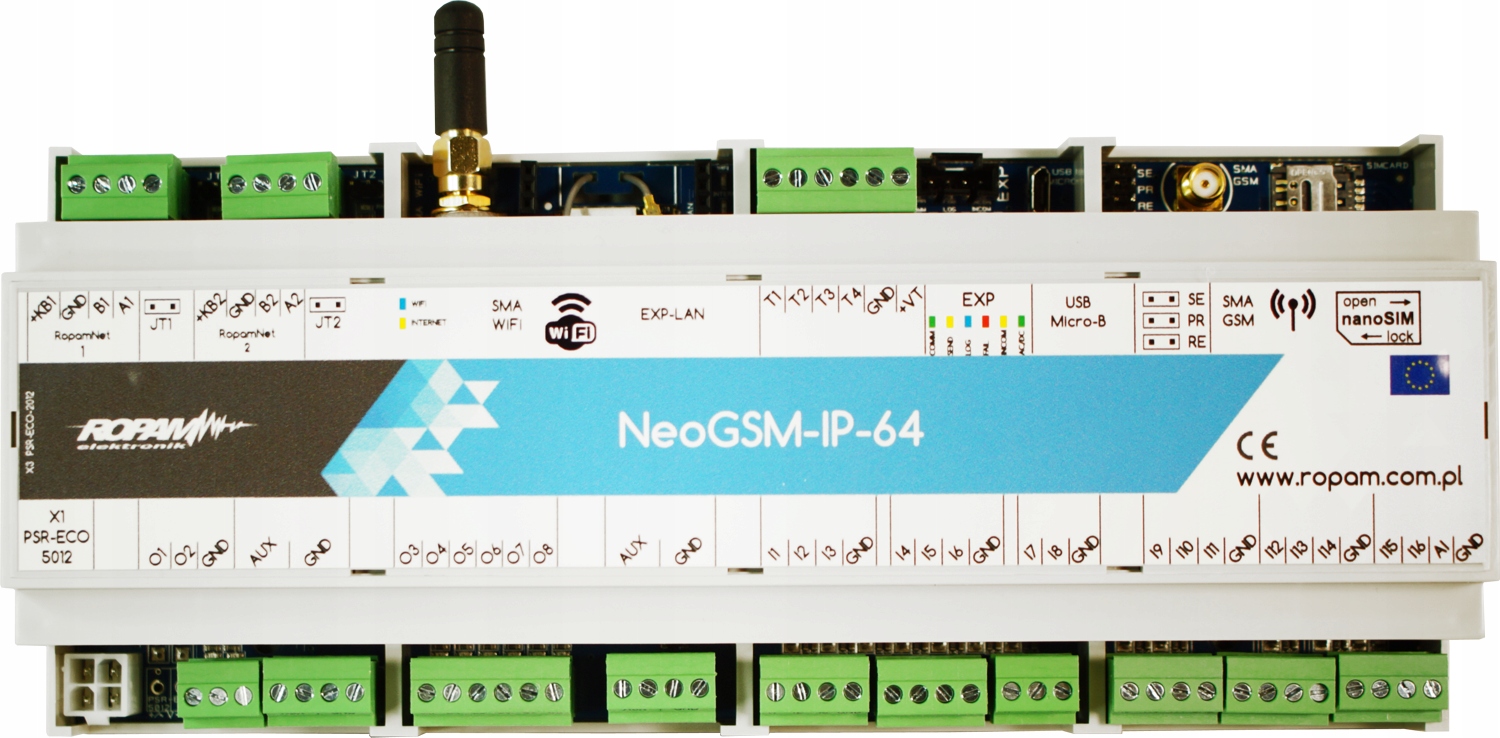

Centrala alarmowa Ropam NeoGSM-IP-64-D12M

Opis

NeoGSM-IP-64-D12M to centrala systemu alarmowego Ropam, wyposażona w wbudowany moduł Wi-Fi i moduł GSM. Jest niezawodna i funkcjonalna, umożliwiając budowę średniej wielkości systemów alarmowych z funkcjami automatyki domowej. Sprawdza się świetnie w różnych obiektach, takich jak domy, mieszkania, biura, sklepy czy nieduże przedsiębiorstwa.

Elementy wyróżniające centrali NeoGSM-IP-64-D12M obejmują:

• Obudowę umożliwiającą montaż na szynie DIN TH35 (szerokość 12 modułów DIN).
• Spełnienie wymagań normy EN 50131-3 Grade 2.
• Współpracę z czujkami przewodowymi i bezprzewodowymi systemu Ropam Aero (centrala hybrydowa).
• Wbudowane 16 programowalnych wejść, z możliwością rozbudowy do 64.
• Wbudowane 8 programowalnych wyjść, z możliwością rozbudowy do 40.
• Obsługę 4 niezależnych stref alarmowych, z których każda może działać w trybach: pełnym i nocnym.
• Wbudowany moduł Wi-Fi z anteną panelową i moduł GSM do realizacji powiadomień i zdalnego sterowania.
• Wykrywanie zagłuszenia GSM (jamming).
• Obsługę kodów USSD - kontrola minimalnej kwoty na karcie GSM.
• Realizację powiadomień przy pomocy SMS / VOICE / PUSH / e-mail.
• Realizację sterowania przy pomocy SMS / CLIP / DTMF.
• Wbudowane 2 magistrale komunikacyjne RopamNET.
• Możliwość współpracy z licznymi modułami zwiększającymi funkcjonalność.
• Możliwość obsługi systemu IQPLC (sterowanie po zasilaniu 230 V AC).
• LogicProcessor zapewniający zaawansowane funkcje logiczne, czasowo-logiczne i arytmetyczne.
• Możliwość tworzenia listy użytkowników w programie NeoGSM-IP Manager.

Uwaga!

Centrala jest zasilana napięciem 9 - 14 V DC. Producent zaleca stosowanie zasilacza PSR-ECO-2012 / PSR-ECO-5012-RS.

Parametry techniczne :

• Ilość wejść: 16
• Max ilość wejść: 64
• Strefy: 4
• Wyjścia wysokoprądowe: 2
• Wyjścia niskoprądowe: 6
• Max ilość wyjść: 40
• Timery: 4
• Pamięć zdarzeń: 10000
• Max ilość użytkowników: 32
• Wbudowany moduł GSM: TAK
• Wbudowany moduł Wi-Fi: TAK
• Sterowanie automatyką: TAK
• Parametry linii: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• Certyfikat EN50131: Grade 2
• Obudowa: DIN
• Temperatura pracy: -10...+55 °C
• Zasilanie: 9 - 14 V DC

Wejścia centrali

Centrala NeoGSM-IP-64-D12M jest wyposażona w 8 programowalnych wejść, umożliwiających podłączenie praktycznie dowolnej czujki alarmowej. Wejścia te mogą być wykorzystane do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury. Istnieje możliwość rozbudowy ilości wejść do maksymalnie 64 poprzez wykorzystanie ekspanderów wejść serii EXP-I8 lub paneli dotykowych serii TRP.

Centrala obsługuje standardowe konfiguracje wejść, takie jak NO (normalnie otwarte), NC (normalnie zamknięte), EOL (koniec linii z rezystorem końcowym), 2EOL/NC oraz 2EOL/NO.

Dodatkowo, centrala może współpracować z maksymalnie 4 panelami dotykowymi serii TRP lub klawiaturami dotykowymi serii TK. Kolejną zaletą centrali jest wbudowane wejście analogowe o zakresie 0 - 10 V, które może być wykorzystane do kontroli parametrów fizycznych, takich jak napięcie baterii, wilgotność lub temperatura.

Wyjścia centrali

Centrala NeoGSM-IP-64-D12M jest wyposażona w 8 wyjść, które służą do podłączenia urządzeń automatyki domowej. Zaliczają się do nich:

• 2 sterowane wyjścia tranzystorowe o wysokim prądzie (12 V / 1 A)
• 6 sterowanych wyjść tranzystorowych GND (0.7 A)

Użytkownik może sterować tymi wyjściami zarówno z poziomu panelu dotykowego, jak i zdalnie za pomocą aplikacji RopamNeo. Po odpowiednim zaprogramowaniu centrali, wyjścia mogą być również sterowane w oparciu o timery, z maksymalnie 4 timerami. Ilość wyjść centrali może być rozbudowana do maksymalnie 40 przy użyciu ekspanderów wyjść serii EXP-O8. Dodatkową zaletą tego modelu jest możliwość obsługi 32 modułów roletowych, zarówno magistralowych, jak i radiowych.

4 strefy alarmowe

Centrala NeoGSM-IP-64-D12M została zaprojektowana z myślą o średniej wielkości obiektach. Posiada 4 niezależne strefy alarmowe, które mogą pracować w trybach pełnym lub nocnym. Ta funkcjonalność znacząco zwiększa możliwości konfiguracyjne systemu, pozwalając na lepsze dopasowanie do różnorodnych wymagań użytkownika końcowego.

Dodatkowo, centrala obsługuje aż do 32 użytkowników, z czego 1 jest użytkownikiem głównym, a pozostałe 31 to użytkownicy dodatkowi. Dzięki temu każdy użytkownik może mieć indywidualne uprawnienia i dostęp do funkcji systemu zgodnie z potrzebami i poziomem zaufania.

Moduł Wi-Fi

Centrala wyposażona jest w wbudowany moduł Wi-Fi z anteną panelową oraz moduł GSM, które umożliwiają realizację powiadomień o zdarzeniach oraz zapewniają zdalne sterowanie systemem alarmowym i urządzeniami automatyki. Wi-Fi pełni rolę podstawowego kanału komunikacji, a w przypadku jego nieprawidłowego działania automatycznie jest zastępowany przez kanał GSM.

Powiadomienia o zdarzeniach oraz zdalne sterowanie w centrali NeoGSM-IP-64-D12M realizowane są poprzez:

• SMS - niezależne komunikaty dla zdarzeń alarmowych oraz możliwość sterowania systemem (na maksymalnie 8 numerów telefonów).
• PUSH - krótkie powiadomienia dźwiękowe do aplikacji mobilnej RopamNeo.
• VOICE / CLIP - niezależne połączenia głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów głosowych bezpośrednio do centrali).
• E-MAIL - niezależne wiadomości dla zdarzeń w systemie (obsługa serwera SMTP).
• Monitoringu GPRS - współpraca z serwerem Monitoring Software Ropam, ze stacją Kronos NET lub SafeStar.

Uwaga!

Po zastosowaniu modułu ekspandera EXP-LAN istnieje możliwość podłączenia centrali do przewodowej sieci ethernetowej.

Aplikacja RopamNeo

Dużą zaletą centrali NeoGSM-IP jest możliwość jej zdalnej obsługi za pomocą aplikacji RopamNeo dostępnej na platformy Android oraz iOS. Aplikacja wyróżnia się wysoką funkcjonalnością oraz intuicyjnym, w pełni konfigurowalnym interfejsem użytkownika (UI), co sprawia, że codzienna obsługa systemu jest łatwa i przyjemna. Użytkownik może korzystać z aplikacji za pomocą widgetów lub poleceń głosowych, a także ma możliwość tworzenia makro poleceń, które automatyzują sekwencje funkcji.

Dzięki aplikacji, użytkownik może:

• Monitorować stan centrali, stref, wejść oraz wyjść
• Przeglądać zdarzenia systemowe i awarie
• Uzbrajać i rozbrajać poszczególne strefy
• Sterować wyjściami

Korzystanie z aplikacji RopamNeo jest bezpłatne w przypadku lokalnego użytkowania lub posiadania stałego adresu IP z przekierowaniem portu na routerze. W przypadku braku stałego adresu IP, konieczne jest skorzystanie z płatnej usługi RopamBridge.

Konstrukcja modułowa i magistrale RopamNET

Centrala charakteryzuje się możliwością łatwej rozbudowy o dodatkowe urządzenia, które zwiększają jej funkcjonalność. Te dodatkowe urządzenia są podłączane do magistrali RopamNET lub dedykowanych zacisków na płycie centrali. Dzięki nim system alarmowy może być precyzyjnie dostosowany do potrzeb użytkownika oraz specyfiki obiektu.

Poniżej znajduje się lista przykładowych modułów dodatkowych, które współpracują z centralą:

• AMR-1: Moduł nasłuchu obiektu i weryfikacji dźwiękowej
• VAR-1: Moduł integracji z systemem wideodomofonu, umożliwiający prowadzenie rozmów między stacją bramową a telefonem
• RF-4: Sterownik radiowy do zdalnej obsługi centrali
• TSR-x: Czujnik temperatury
• RHT-X: Czujnik temperatury i wilgotności
• EXP-I8: Ekspander wejść
• EXP-O8: Ekspander wyjść
• AP-Aero: Punkt dostępowy systemu bezprzewodowego Aero

Należy zauważyć, że centrala posiada wbudowane 2 magistrale RopamNET, co ułatwia podłączenie dodatkowych urządzeń.

LogicProcessor

Centrala NeoGSM-IP-64-D12M wyróżnia się zaawansowaną logiką systemową opartą na wydajnym mikroprocesorze oraz systemie operacyjnym czasu rzeczywistego. Dzięki temu umożliwia obsługę funkcji logicznych, czasowo-logicznych i arytmetycznych, co pozwala na inteligentną automatyzację oraz skuteczne zarządzanie systemem alarmowym. LogicProcessor centrali udostępnia aż 20 niezależnych warunków logicznych, 20 przekaźników czasowych oraz 4 timery. Dodatkowo, centrala zapewnia blokowy edytor logiki, który umożliwia elastyczne dostosowanie systemu do wymagań i funkcji obiektu, co czyni ją wyjątkowo wszechstronnym rozwiązaniem.

NeoGSM-IP Manager

Szerokie możliwości programowania

Programowanie centrali alarmowej jest realizowane z poziomu komputera z oprogramowaniem NeoGSM-IP Manager. Przy jego pomocy instalator może zmieniać wszystkie parametry pracy systemu. Dodatkowo oprogramowanie posiada przejrzysty i czytelny interfejs użytkownika, dzięki któremu proces konfiguracji nie powinien sprawiać większych problemów. Programowanie z poziomu komputera wymaga fizycznego połączenia z centralą (przy pomocy kabla micro USB) lub może być zrealizowane za pośrednictwem interfejsu Wi-Fi.

Uwaga!

Instalator ma również możliwość zdalnego programowania systemu przez serwe RopamBridge. Wymaga to podłączenia centrali do sieci ethernet przez Wi-Fi lub LAN.
