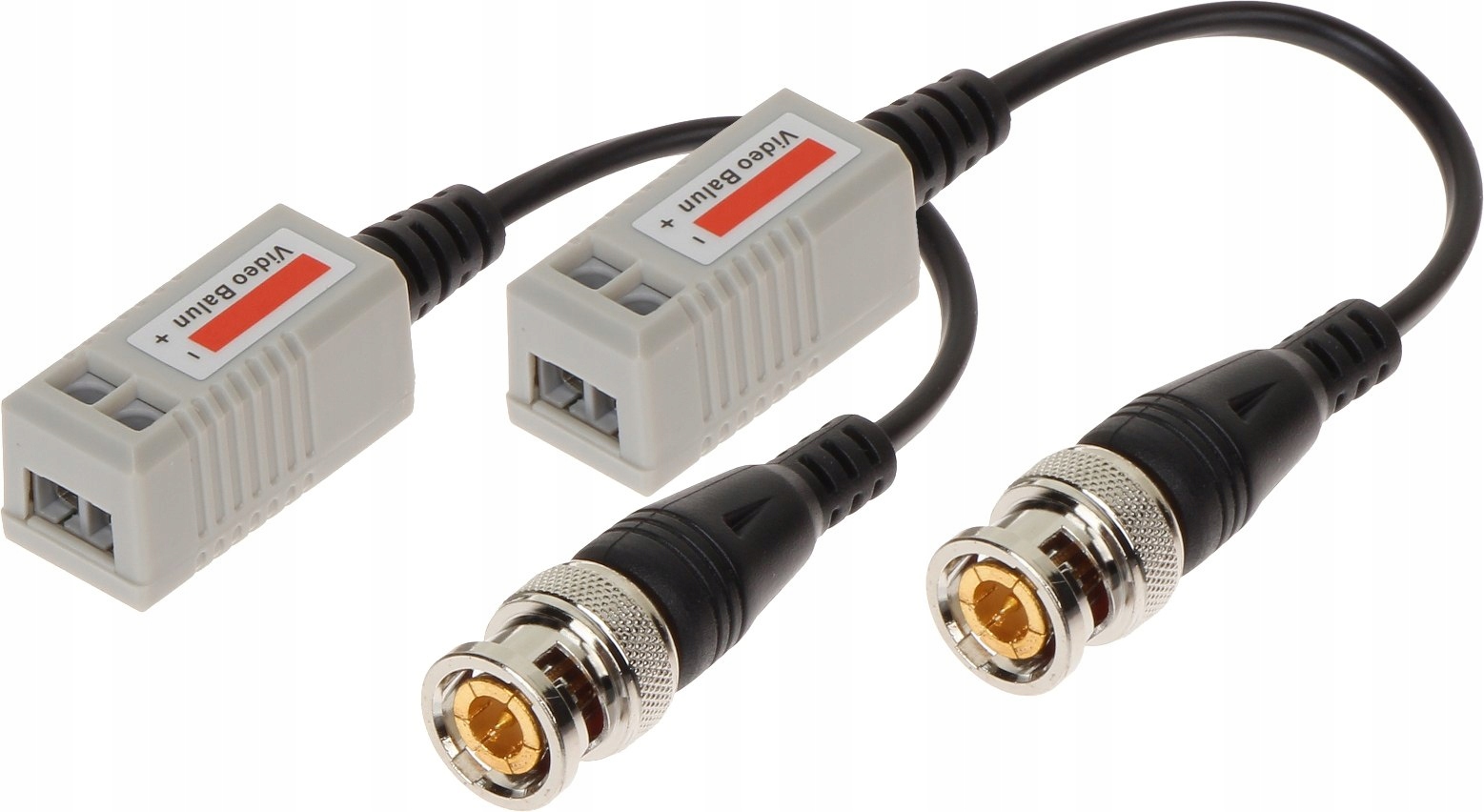

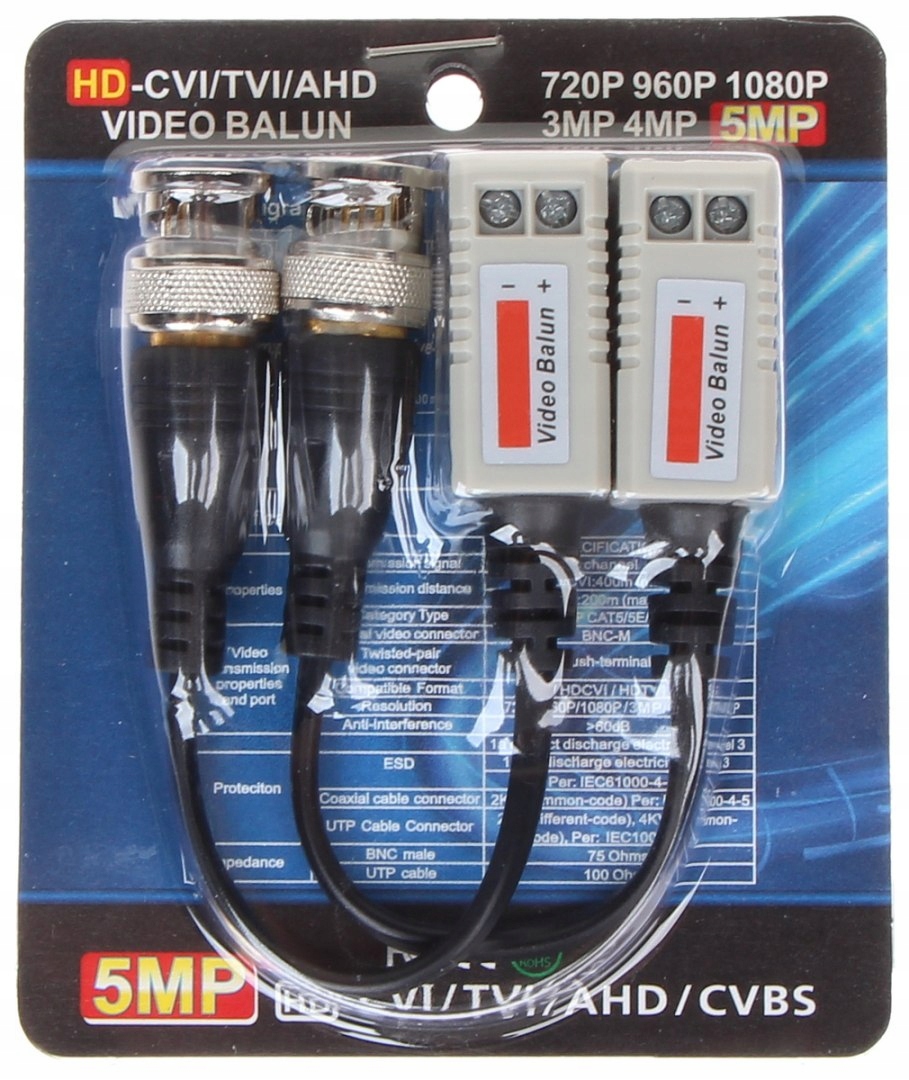

TRANSFORMATOR WIDEO TR-1D*P2C CLASSIC KOMPLET

Transformator wideo TR-1D*P2C CLASSIC KOMPLET

Przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej.

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-).

Odwrotne połączenie spowoduje zakłócenia obrazu.

Standard:

• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Rodzaj urządzenia: Pasywne

Liczba kanałów: 1

Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

Napięcie we/wy 75Ω (CVBS): 1 Vpp Tłumienie:

• 4.43 MHz @ 0.39 dB
• 11 MHz @ 0.58 dB
• 21 MHz @ 0.80 dB
• 38 MHz @ 1.08 dB
• 42 MHz @ 1.26 dB
• 67.5 MHz @ 1.69 dB

Impedancja złącza koncentrycznego: 75 Ω

Impedancja złącza symetrycznego: 100 Ω

Typ złącza koncentrycznego: BNC Wtyk na przewodzie 0.09 m

Typ złącza symetrycznego: Zaciski kablowe

Temperatura pracy: -10 °C ... 55 °C

Dopuszczalna względna wilgotność otoczenia: < 95 %

Waga: 0.018 kg

Wymiary: 16  x 15  x 31 mm
