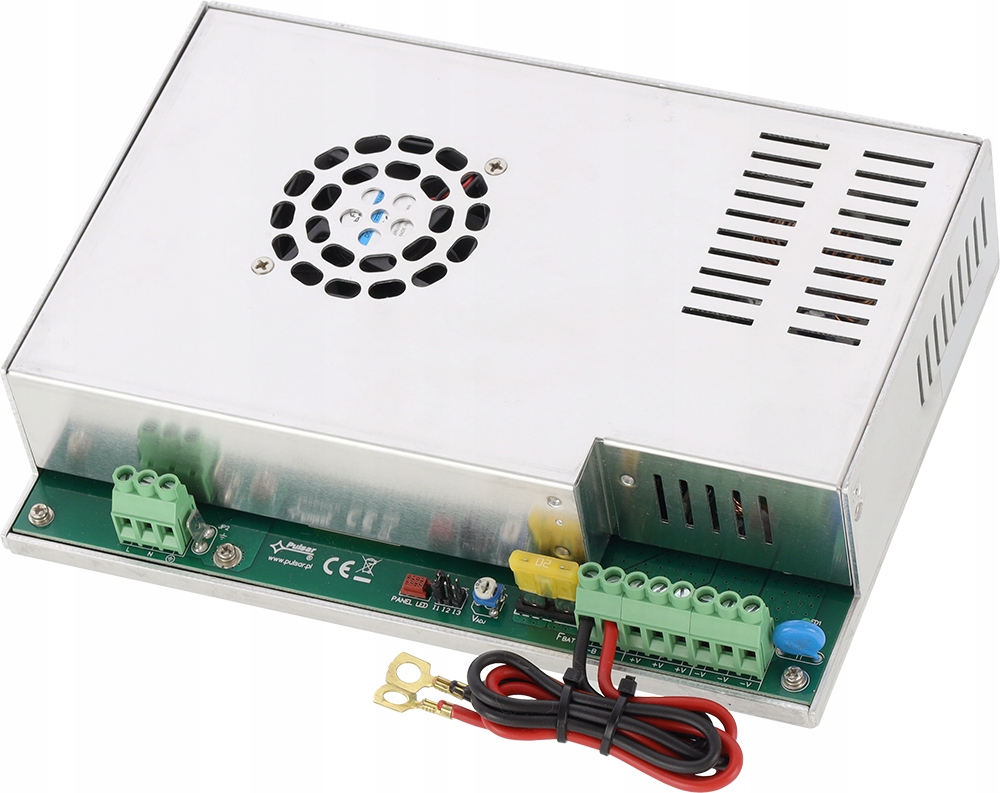

Zasilacz buforowy Pulsar PSB-12V20A 12V 20A 276W

Cechy zasilacza:

• bezprzerwowe zasilanie DC 13,8V/20A
• szeroki zakres napięcia zasilania AC 200÷240V
• wysoka sprawność 86%
• wbudowany układ korekcji współczynnika mocy (PFC)
• kontrola ładowania i konserwacji akumulatora
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• prąd ładowania akumulatora 2A/4A8/A, przełączany zworką
• wyposażenie opcjonalne: zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168, blacha montażowa DIN4
• zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• sygnalizacja optyczna LED
• zabezpieczenia:

  - przeciwzwarciowe SCP

  - nadnapięciowe OVP

  - przepięciowe (wejście AC)

  - przeciążeniowe OLP

  - termiczne OHP

Opis:

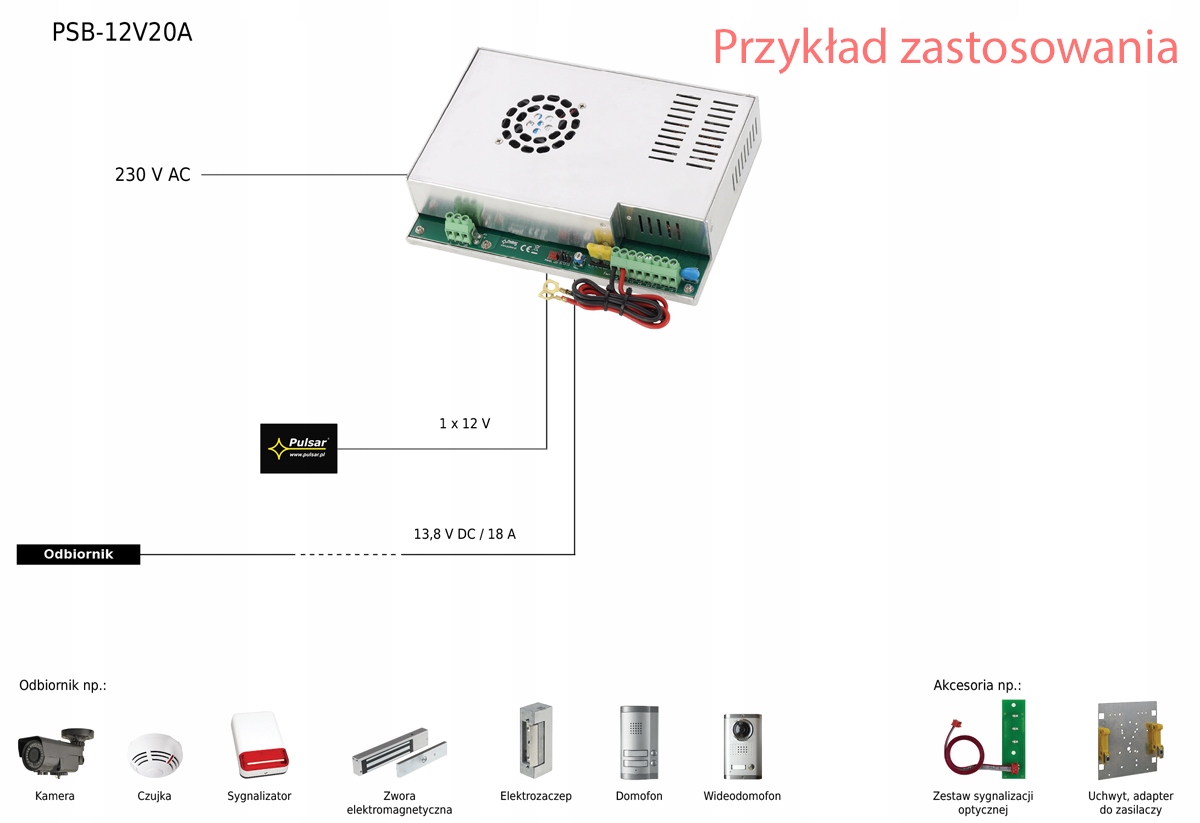

Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%). Zasilacz dostarcza napięcia U=13,8 V DC o wydajności prądowej:

1. Prąd wyjściowy 18A + 2A ładowanie akumulatora

2. Prąd wyjściowy 16A + 4A ładowanie akumulatora

2. Prąd wyjściowy 12A + 8A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 20A.

Dane techniczne:

• Zasilanie: ~ 200 – 240V AC; 1,5A; 50/60 Hz
• Prąd rozruchowy: 60A
• Moc zasilacza: 276W
• Sprawność: 86%
• Współczynnik mocy PF: > 0,95
• Napięcie wyjściowe (nastawy fabryczne): 11V÷13,8V DC – praca buforowa; 9,5V÷13,8V DC – praca bateryjna
• Prąd wyjściowy: 18A + 2A ładowanie akumulatora; 16A + 4A ładowanie akumulatora; 12A + 8A ładowanie akumulatora
• Zakres regulacji napięcia wyjściowego: 13,5÷14,5VDC
• Napięcie tętnienia: 150mV p-p max.
• Pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): ok. 25mA
• Prąd ładowania akumulatora: 2A lub 4A (przełączany zworką)
• Zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
• Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik topikowy T20A
• Zabezpieczenie przepięciowe: warystory
• Zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• Optyczna sygnalizacja pracy: tak; LED zielona - obecność napięcia AC
• Wyposażone opcjonalne: Zestaw sygnalizacji optycznej LED PKAZ168, blacha montażowa DIN4
• Warunki pracy II klasa środowiskowa, -10 oC÷40 oC; wilgotność względna 20-90% (bez kondensacji)
• Wymiary: 237 x 168 x 54mm (WxHxD)
• Waga netto/brutto: 1,24kg/ 1,30kg
• Klasa ochronności przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego
• Złącza: I/O PCB: 0,5 – 2,5 mm2 (AWG 26 – 12); wyjście sygnalizacji optycznej: gniazdo micromatch 4-pin ;
• Możliwość montażu na szynie DIN - wymaga uchwytu DIN4.
