PCSB 13,8V/3A/7Ah zasilacz buforowy impulsowy z wyjściami technicznymi

Zasilacze buforowe impulsowe PCSB przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (±15%).

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.

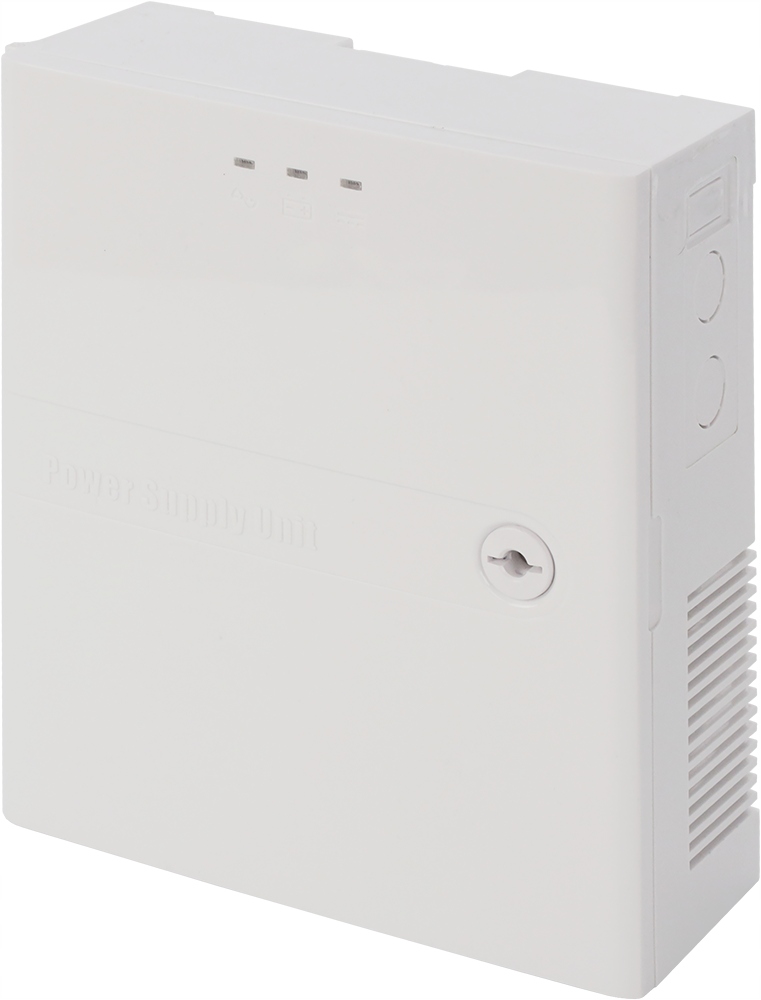

Zasilacze zostały skonstruowane w oparciu o moduły zasilaczy impulsowych o wysokiej sprawności energetycznej i są umieszczone w obudowach plastikowych (kolor RAL 9003) z miejscem na akumulator 7 – 9 Ah.

Obudowy wyposażone są w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).

DANE TECHNICZNE

• Zasilanie: 200 - 240 V AC
• Wyjście zasilania: 3.5 A / 13.8 V DC / 48 W ( sumaryczny prąd wyjściowy wraz z ładowaniem ) przycisk SW1 - funkcja manualnego załączenia zasilania z akumulatora
• Prąd ładowania akumulatora: 0.5A

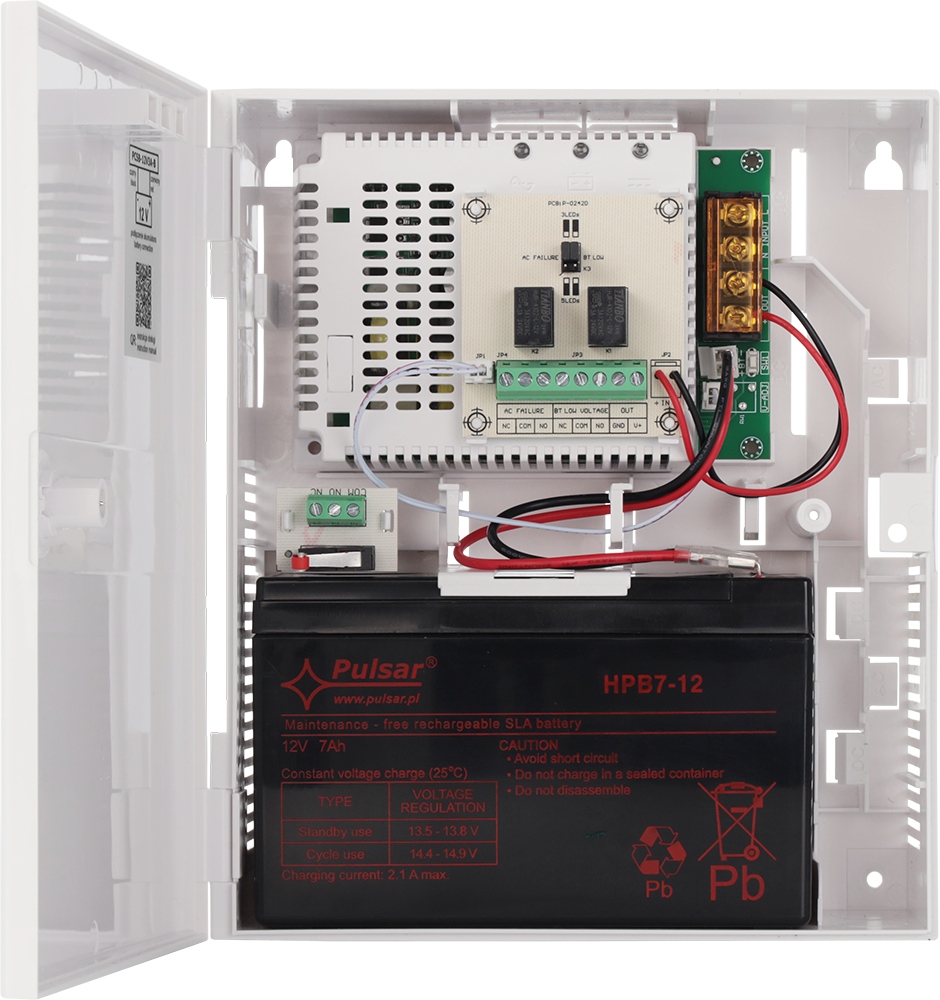

• Rekomendowany akumulator: 1 x 7Ah / 1 x 9Ah
• Miejsce na akumulator: 155 x 100 x 70 [+/-2 mm]
• Sprawność: 88%
• Wymiary: 195 x 227 x 80 [mm, +/-2]
• Zabezpieczenia: SCP, OLP, OVP, UVP, przepięciowe, antysabotażowe - TAMPER - otwarcie obudowy

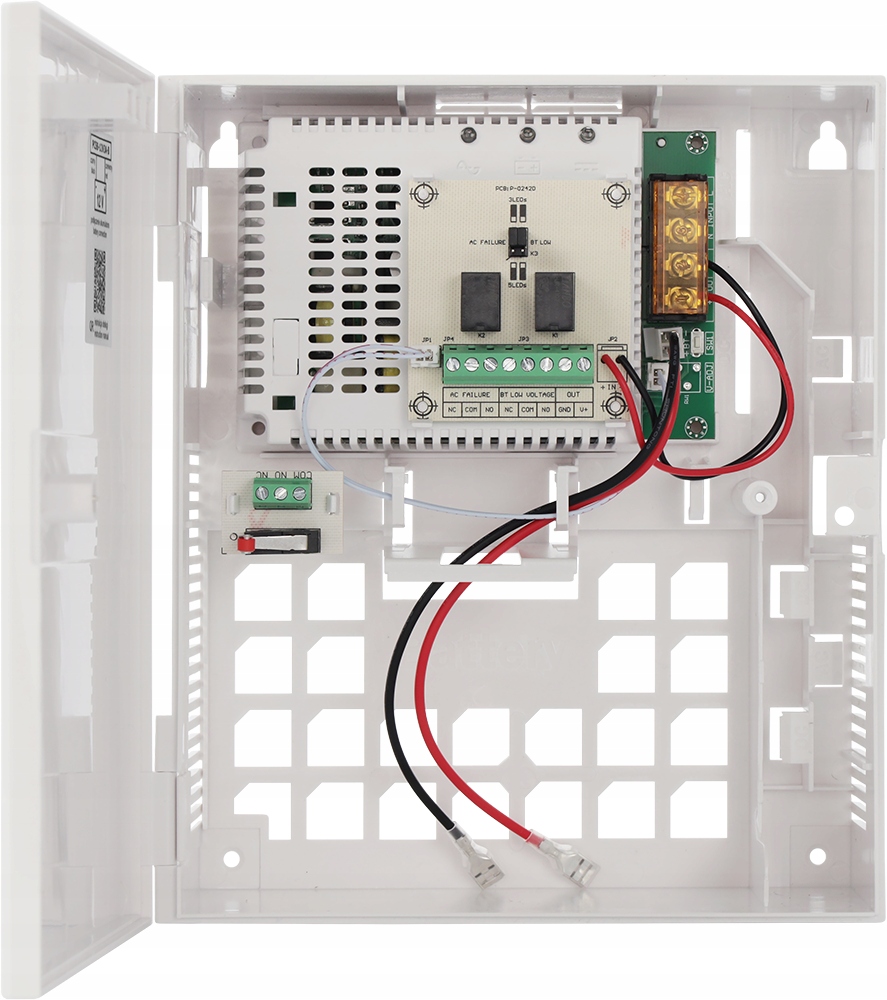

• Wyjścia techniczne typu przekaźnikowego: AC FAILURE - awaria sieci AC. BT LOW VOLTAGE - niskie napięcie akumulatora
• Zamykanie: skręcana
• Montaż: natynkowy (obudowa plastikowa)
• Wykonanie: RAL9003 (biały), plastikowa
• Stopień ochrony EN60529: IP 20
• Sygnalizacja: sygnalizacja optyczna LED
• Uwagi: Przepusty kablowe do wybicia: góra zasilacza 2 x 10x25mm / bok zasilacza - 2 x Ø12mm + 1 x 12x24mm / spód zasilacza - 2 x Ø12mm

Zasilacz buforowy przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230 V oraz instalacje niskonapięciowe. Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Zasilacz powinien pracować w pozycji pionowej tak, aby zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy. Ponieważ zasilacz zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
