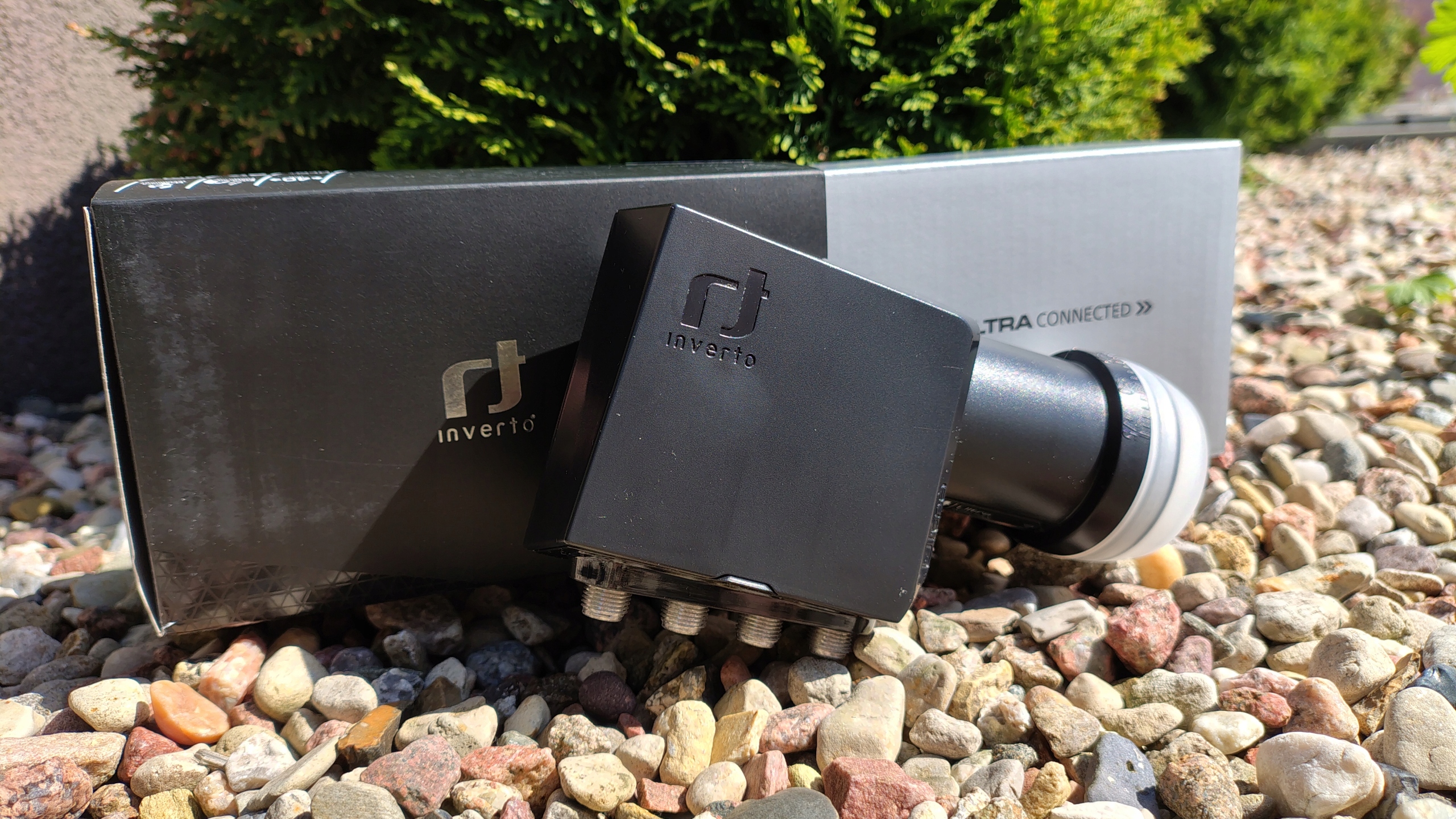

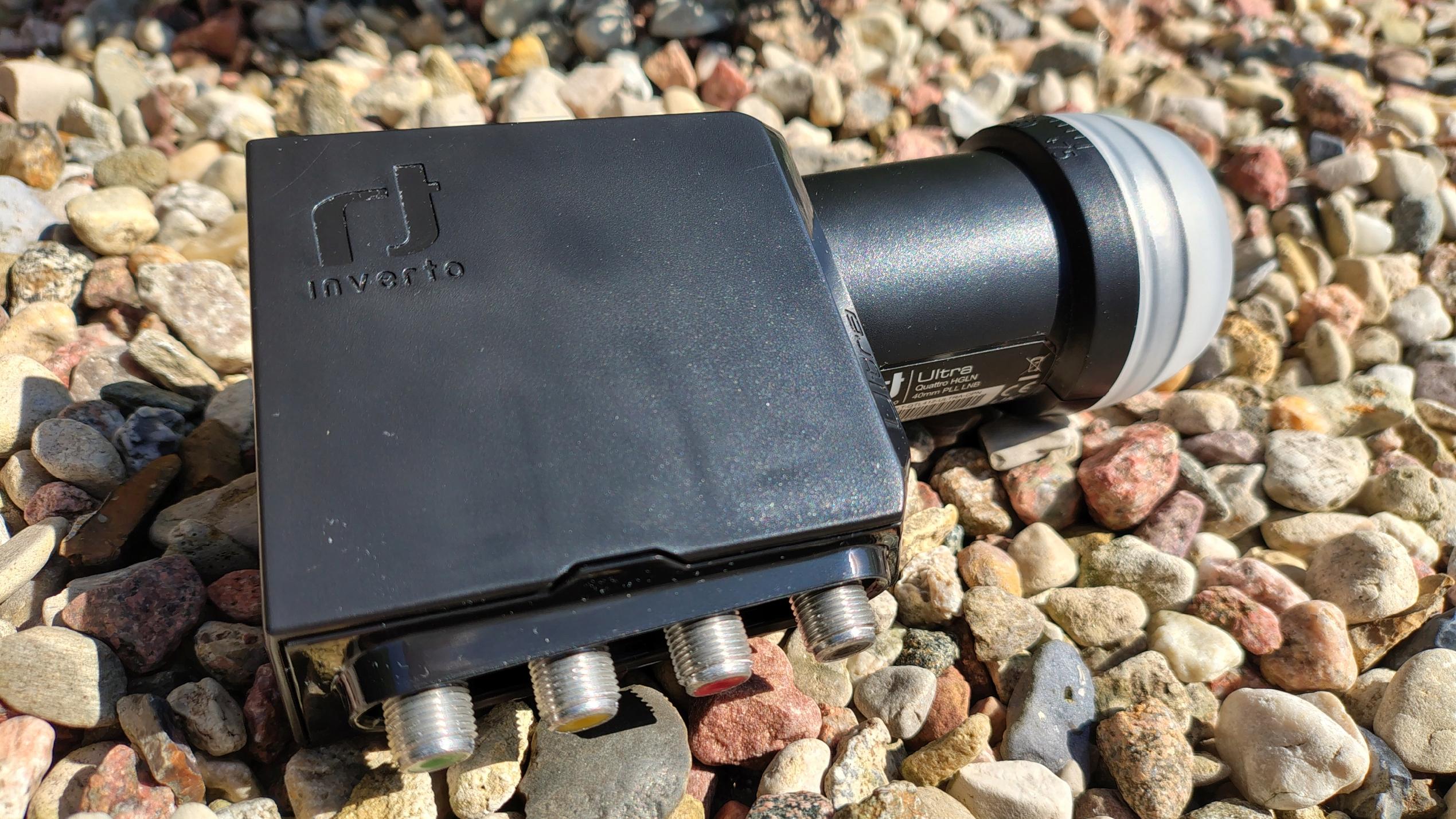

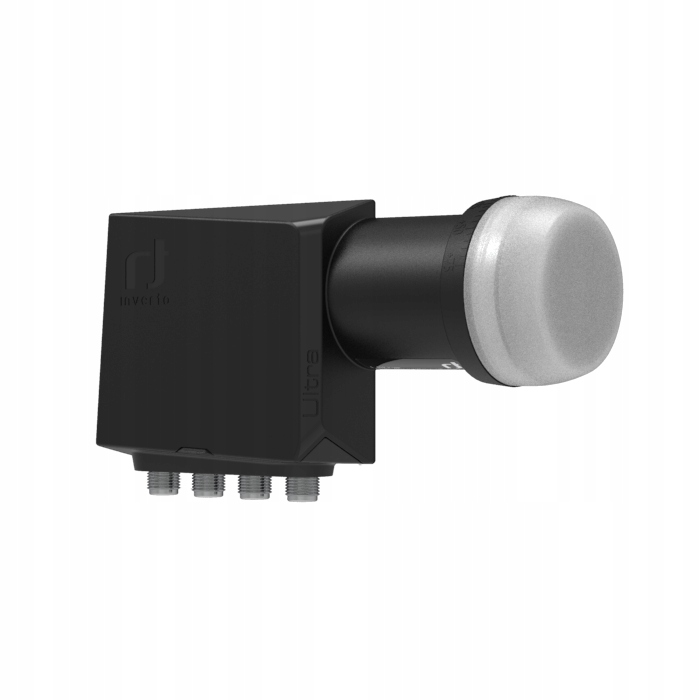

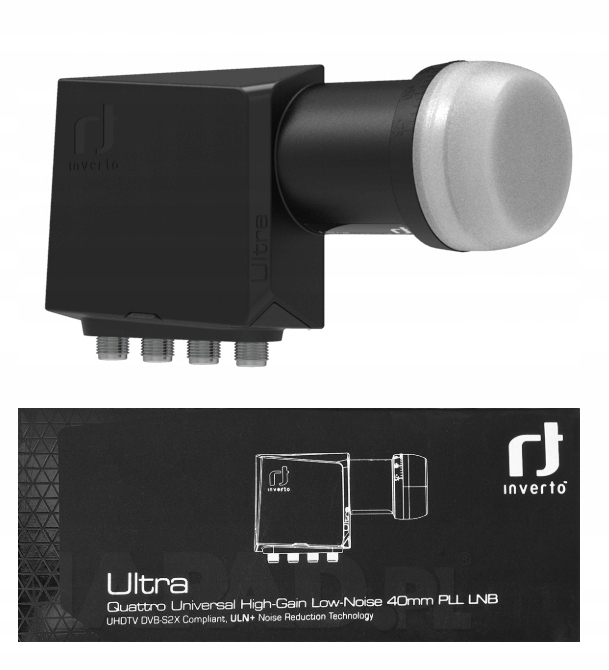

Konwerter INVERTO Quad Black Ultra

Najnowszy konwerter marki INVERTO z nowej limitowanej serii ULTRA BLACK - High-Gain Low Noise 0,2dB. Seria ULTRA BLACK jest szczególnie polecana do odbioru programów DVB-S2 z uwagi na bardzo małe szumy fazowe. DVB-S2 wykorzystuje bardziej wydajną modulację 8PSK. Modulacja8PSK stosuje dwa razy więcej symboli w stosunku do QPSK.  Konwerter QUAD INVERTO ULTRA BLACK jest dedykowany dla 4 odbiorców (4 tunery) do bezpośredniego podłączenia bez potrzeby instalacji multiswitcha. Coraz częściej jednak tunery posiadają dwie głowice, jedną do zapisu drugą do odbioru (odbiorniki PVR), zatem sygnał z konwertera QUAD wystarcza w tej sytuacji dla  dwóch tunerów.

Cechy wyróżniające:

• Bardzo małe szumy fazowe – kompatybilny z HDTV/DVB-S2
• Wysoki poziom wyjściowy
• Wysoka stabilność częstotliwości
• urządzenie selekcjonowane

Dane techniczne:

• dolne pasmo - wejście: 10,7 - 11,7GHz
• dolne pasmo - wyjście: 950 - 1950MHz
• oscylator dolny: 9,75 GHz
• górne pasmo - wejście: 11,7 - 12,75GHz
• górne pasmo - wyjście: 1100 - 2150MHz
• Oscylator górny: 10,6 GHz
• szumy własne:0,2 dB (max 0,7dB)
• dryft temperaturowy oscylatora: +/-3MHz max
• szum fazowy:-90 dBc/Hzmax
• wzmocnienie: 60dB min

• zmienność charakterystyki wzmocnienia: +/-0,75 dB/27 MHz
• sterowanie polaryzacja V: 11.0 - 14.0V
• sterowanie polaryzacja H: 16.0 - 20.0V
• VSWR:2.0:1
• pobór prądu:200 mA max @ 11 - 20V
• impedancja wyjściowa: 75Ohm
• temperatura pracy: -30...+60 stopniC
• szerokość szyjki: 50 mm
• długość szyjki:40 mm
• złącze: F
• masa: 344g
