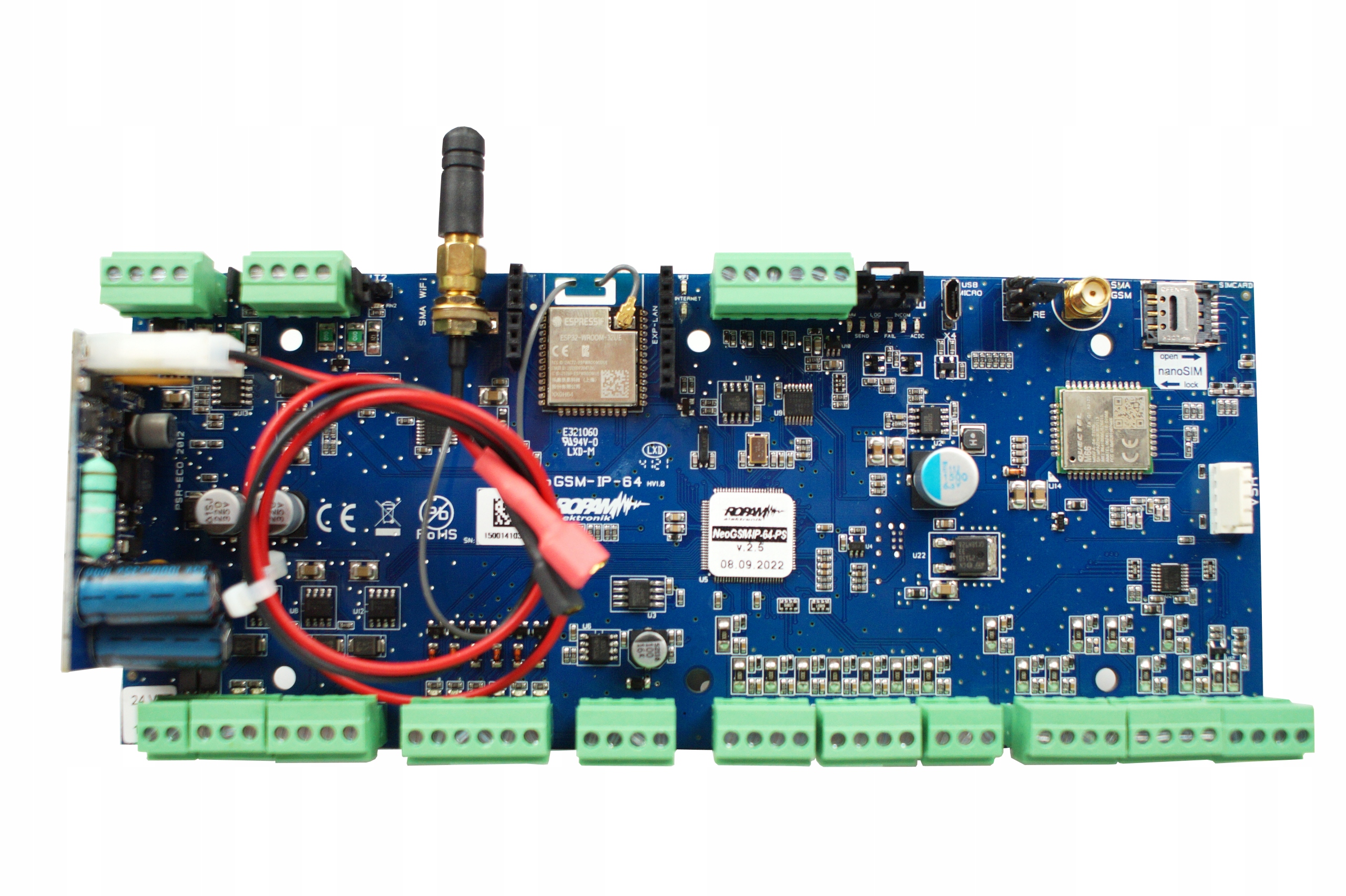

Centrala alarmowa Ropam NeoGSM-IP-64-PS

Opis

NeoGSM-IP-64-PS to centrala systemu alarmowego Ropam, która została wyposażona w wbudowany moduł Wi-Fi i moduł GSM, zapewniając niezawodność i funkcjonalność. Idealnie sprawdza się w budowie średniej wielkości systemu alarmowego z funkcjami automatyki domowej, doskonale nadając się do zastosowań w domach, mieszkaniach, biurach, sklepach czy niedużych przedsiębiorstwach.

Główne cechy centrali NeoGSM-IP-64-PS obejmują:

• Wbudowany zasilacz buforowy 12 V DC / 1.5 A, zapewniający nieprzerwaną pracę w przypadku zaniku zasilania.
• Spełnienie wymagań normy EN 50131-3 Grade 2, gwarantując wysoki standard bezpieczeństwa.
• Współpraca z czujkami przewodowymi i bezprzewodowymi systemu Ropam Aero, umożliwiając elastyczną konfigurację systemu.
• Wbudowane 16 programowalnych wejść, z możliwością rozbudowy do 64, oraz 8 programowalnych wyjść, z możliwością rozbudowy do 40, zapewniające wszechstronne możliwości konfiguracyjne.
• Obsługa 4 niezależnych stref alarmowych, z możliwością pracy w trybach pełnym i nocnym, co umożliwia lepsze dostosowanie systemu do potrzeb użytkownika.
• Wbudowany moduł Wi-Fi z anteną panelową oraz moduł GSM do realizacji powiadomień i zdalnego sterowania, zapewniając różnorodne sposoby komunikacji.
• Wykrywanie zagłuszenia GSM (jamming), zwiększając bezpieczeństwo systemu.
• Obsługa kodów USSD, umożliwiająca kontrolę minimalnej kwoty na karcie GSM.
• Realizacja powiadomień przy pomocy SMS, głosowych komunikatów (VOICE), powiadomień PUSH oraz e-maili.
• Realizacja sterowania przy pomocy SMS, CLIP (Call Line Identification Presentation) oraz DTMF (Dual-Tone Multi-Frequency).
• Wbudowane 2 magistrale komunikacyjne RopamNET, umożliwiające podłączenie dodatkowych urządzeń.
• Możliwość współpracy z licznymi modułami zwiększającymi funkcjonalność, co pozwala na elastyczną rozbudowę systemu.
• Możliwość obsługi systemu IQPLC, umożliwiającego sterowanie po zasilaniu 230 V AC.
• LogicProcessor, który zapewnia zaawansowane funkcje logiczne, czasowo-logiczne i arytmetyczne, umożliwiając inteligentną automatykę systemu.
• Możliwość tworzenia listy użytkowników w programie NeoGSM-IP Manager, co ułatwia zarządzanie dostępem do systemu.

Parametry techniczne :

• Ilość wejść: 16
• Max ilość wejść: 64
• Strefy: 4
• Wyjścia wysokoprądowe: 2
• Wyjścia niskoprądowe: 6
• Max ilość wyjść: 40
• Timery: 4
• Pamięć zdarzeń: 10000
• Max ilość użytkowników: 32
• Wbudowany moduł GSM: TAK
• Wbudowany moduł Wi-Fi: TAK
• Sterowanie automatyką: TAK
• Parametry linii: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• Certyfikat EN50131: Grade 2
• Temperatura pracy: -10...+55 °C
• Wbudowany zasilacz: 12 V DC / 1.5 A
• Zasilanie: 16 - 20 V AC / 20 - 30 V DC
• Wymiary: 209 x 87 x 25 mm

Wejścia centrali

Centrala NeoGSM-IP-64-PS posiada 8 programowalnych wejść, które umożliwiają podłączenie różnego rodzaju czujek alarmowych. Te uniwersalne wejścia mogą być wykorzystane do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury, co daje użytkownikowi szeroki zakres możliwości konfiguracyjnych.

Możliwość rozbudowy liczby wejść do maksymalnie 64 stanowi dodatkowy atut, którego można dokonać przy pomocy ekspanderów wejść serii EXP-I8 lub paneli dotykowych serii TRP. To pozwala na elastyczne dostosowanie systemu do indywidualnych potrzeb i specyfiki obiektu.

Centrala obsługuje różne standardowe konfiguracje wejść, takie jak NO (zwykłe zamykające), NC (zwykłe rozłączające), EOL (zakończenie linii), 2EOL/NC (podwójne zakończenie linii/rozłączające) oraz 2EOL/NO (podwójne zakończenie linii/zamykające), co dodatkowo zwiększa jej wszechstronność i kompatybilność z różnymi typami czujek.

Dodatkowo, centrala może współpracować z maksymalnie 4 panelami dotykowymi serii TRP lub klawiaturami dotykowymi serii TK, co umożliwia wygodne sterowanie i monitorowanie systemu.

Kolejną zaletą centrali jest obecność wbudowanego wejścia analogowego o zakresie od 0 do 10 V, które może być wykorzystane do monitorowania różnych parametrów fizycznych, takich jak napięcie baterii, wilgotność lub temperatura. To dodatkowe wejście daje użytkownikowi możliwość monitorowania dodatkowych aspektów bezpieczeństwa i komfortu w obiekcie.

Wyjścia centrali

Centrala NeoGSM-IP-64-PS zapewnia obsługę urządzeń automatyki domowej poprzez swoje 8 wyjść, które umożliwiają podłączenie różnego rodzaju urządzeń sterujących. Na wyposażeniu znajduje się 2 sterowane wyjścia tranzystorowe o wysokim prądzie (12 V / 1 A) oraz 6 sterowanych wyjść tranzystorowych GND (0.7 A).

Użytkownik ma możliwość zarządzania tymi wyjściami zarówno z poziomu panelu dotykowego, jak i zdalnie za pomocą aplikacji RopemNeo. Po odpowiednim zaprogramowaniu centrali, wyjścia mogą być sterowane w oparciu o timery, z maksymalnie 4 timerami.

Dodatkowo, istnieje opcja rozbudowy ilości wyjść centrali do maksymalnie 40, korzystając z ekspanderów wyjść serii EXP-O8. To daje użytkownikowi elastyczność w rozbudowie systemu i dostosowaniu do indywidualnych potrzeb.

Jedną z dodatkowych zalet centrali jest możliwość obsługi aż 32 modułów roletowych, zarówno magistralowych, jak i radiowych. Dzięki temu użytkownik może łatwo integrować funkcje sterowania roletami w swoim systemie, co zwiększa komfort i bezpieczeństwo w domu.

4 strefy alarmowe

Centrala NeoGSM-IP-64-PS została zaprojektowana z myślą o średniej wielkości obiektach, oferując 4 niezależne strefy alarmowe. Każda z tych stref może pracować w trybach pełnym lub nocnym, co znacząco zwiększa możliwości konfiguracyjne systemu oraz umożliwia lepsze dopasowanie do potrzeb użytkownika końcowego.

Dodatkowo, centrala obsługuje do 32 użytkowników, co obejmuje 1 użytkownika głównego oraz 31 użytkowników dodatkowych. Daje to elastyczność w zarządzaniu systemem alarmowym i umożliwia dostęp do systemu dla różnych osób, zachowując jednocześnie odpowiednie poziomy bezpieczeństwa i kontroli.

Wbudowany zasilacz buforowy

Cechą wyróżniającą model "PS" jest wbudowany zasilacz buforowy 12 V DC (1.5 A), który pełni kluczową rolę w podtrzymywaniu pracy systemu alarmowego po awarii sieci elektrycznej. Ten zasilacz nie tylko zasila samą centralę alarmową, ale także dodatkowe urządzenia, takie jak sygnalizatory czy moduły przekaźników. Spełnia on rygorystyczne wymagania normy PN-EN 50131-6 i może być wykorzystywany z akumulatorem kwasowo-ołowiowym o standardowych parametrach 12 V DC.

Jego dodatkowymi zaletami są możliwość kontroli napięcia AC/DC oraz dynamiczny test podłączonego akumulatora. Po zastosowaniu akumulatora, centrala NeoGSM może działać w trybie awaryjnym, podtrzymując pracę centrali oraz połączonych urządzeń nawet w przypadku awarii sieci elektrycznej.

Po ustaniu awarii, centrala automatycznie powraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora, przygotowując system do ewentualnych przyszłych sytuacji awaryjnych.

Należy pamiętać, że centrala NeoGSM-IP-64-PS wymaga zasilania 17 - 20 V AC lub 20 - 30 V DC i powinna być montowana w dedykowanych obudowach z transformatorem. Ponadto, aby spełnić drugi stopień normy PN-EN 50131-6, zasilanie awaryjne musi zapewnić pracę systemu przez co najmniej 12 godzin.

Moduł Wi-Fi

Centrala NeoGSM-IP-64-PS posiada wbudowane moduły Wi-Fi i GSM, które umożliwiają realizację powiadomień o zdarzeniach oraz zdalne sterowanie systemem alarmowym i urządzeniami automatyki. Moduł Wi-Fi jest głównym kanałem komunikacji, ale w przypadku jego nieprawidłowego działania automatycznie aktywowany jest moduł GSM.

Powiadomienia i zdalne sterowanie w tej centrali są realizowane za pomocą różnych metod:

1. SMS: Centrala może wysyłać niezależne komunikaty dla zdarzeń alarmowych oraz umożliwiać sterowanie systemem. Możliwe jest wysłanie SMS-ów do maksymalnie 8 numerów telefonów.
2. PUSH: Krótkie powiadomienia dźwiękowe są wysyłane do aplikacji mobilnej RopamNeo.
3. VOICE / CLIP: Dla zdarzeń w systemie centrala może ustanowić niezależne połączenia głosowe z komunikatami głosowymi. Istnieje możliwość wgrania do 16 komunikatów głosowych bezpośrednio do centrali.
4. E-MAIL: Centrala może wysyłać niezależne wiadomości e-mail dla zdarzeń w systemie, obsługując serwer SMTP.
5. Monitoringu GPRS: Współpracuje z serwerem Monitoring Software Ropam, stacją Kronos NET lub SafeStar.

Dodatkowo, po zastosowaniu modułu ekspandera EXP-LAN, istnieje możliwość podłączenia centrali do przewodowej sieci Ethernetowej, co może być korzystne w przypadku preferowania tego rodzaju połączenia lub zapewnienia redundancji komunikacyjnej.

Aplikacja RopamNeo

Wygodna obsługa systemu alarmowego

Jednym z głównych atutów centrali NeoGSM-IP-64-PS jest jej możliwość zdalnej obsługi za pomocą dedykowanej aplikacji RopamNeo, dostępnej zarówno na platformy Android, jak i iOS. Aplikacja wyróżnia się wysoką funkcjonalnością oraz intuicyjnym, w pełni konfigurowalnym interfejsem użytkownika (UI), co sprawia, że codzienne korzystanie z systemu staje się łatwe i przyjemne. Użytkownik może obsługiwać system zarówno poprzez wykorzystanie dostępnych widgetów, jak i za pomocą poleceń głosowych. Dodatkowo, istnieje możliwość tworzenia makrokomend, które umożliwiają wyzwalanie sekwencji funkcji w ustalonych przez użytkownika scenariuszach. Za pośrednictwem aplikacji użytkownik może:

• Monitorować stan centrali, stref, wejść oraz wyjść.
• Przeglądać zdarzenia systemowe oraz informacje o awariach.
• Zbroić i rozbrajać poszczególne strefy.
• Sterować wyjściami.

Korzystanie z aplikacji RopamNeo jest bezpłatne w przypadku lokalnego użytkowania lub w sytuacji posiadania przez użytkownika stałego adresu IP z odpowiednio skonfigurowanym przekierowaniem portów w routerze. W przypadku braku stałego adresu IP konieczne jest skorzystanie z płatnej usługi RopamBridge.

Konstrukcja modułowa i magistrale RopamNET

Łatwa rozbudowa o dodatkowe urządzenia zwiększające funkcjonalność

Jedną z charakterystycznych cech centrali jest jej elastyczność w rozbudowie o dodatkowe urządzenia, co znacząco zwiększa funkcjonalność systemu. Te urządzenia są podłączane do magistrali RopamNET lub dedykowanych zacisków na płycie centrali. Dzięki tym modułom dodatkowym system alarmowy można precyzyjnie dopasować do indywidualnych potrzeb użytkownika oraz specyfiki obiektu. Poniżej przedstawiamy przykładowe moduły dodatkowe, które współpracują z centralą:

• AMR-1: umożliwia nasłuch obiektu oraz weryfikację dźwiękową,
• VAR-1: integruje się z systemem wideodomofonu, umożliwiając prowadzenie rozmów między stacją bramową a telefonem,
• RF-4: sterownik radiowy do zdalnej obsługi centrali,
• TSR-x: czujnik temperatury,
• RHT-2x: czujnik temperatury i wilgotności,
• EXP-I8: ekspander wejść,
• EXP-O8: ekspander wyjść,
• AP-Aero: punkt dostępowy systemu bezprzewodowego Aero.

Uwaga!

Centrala posiada wbudowane 2 magistrale RopamNET, co dodatkowo ułatwia rozbudowę o nowe urządzenia.

LogicProcessor

Zaawansowana logika systemu

Jednym z głównych atutów centrali NeoGSM-IP-64-PS jest jej zaawansowana konstrukcja oparta na wydajnym mikroprocesorze oraz systemie operacyjnym czasu rzeczywistego. Dzięki temu, możliwa jest obsługa funkcji logicznych, czasowo-logicznych oraz arytmetycznych, co umożliwia tworzenie inteligentnej automatyki oraz systemu alarmowego. LogicProcessor dostarcza 20 niezależnych warunków logicznych, 20 przekaźników czasowych oraz 4 timery. Dodatkowo, udostępnia on blokowy edytor logiki, który znacząco ułatwia dostosowywanie systemu do konkretnych funkcji wykonywanych na obiekcie. Dzięki tym możliwościom, centrala może efektywnie spełniać różnorodne wymagania użytkowników oraz dynamicznie reagować na zmieniające się warunki otoczenia.

NeoGSM-IP Manager

Szerokie możliwości programowania

Programowanie centrali alarmowej odbywa się za pomocą komputera z oprogramowaniem NeoGSM-IP Manager. Dzięki temu narzędziu instalator ma możliwość modyfikacji wszystkich parametrów pracy systemu. Interfejs użytkownika tego oprogramowania jest przejrzysty i czytelny, co ułatwia proces konfiguracji. Programowanie z poziomu komputera może być przeprowadzane poprzez fizyczne połączenie z centralą za pomocą kabla micro USB lub za pośrednictwem interfejsu Wi-Fi.

Uwaga!

Instalator ma również opcję zdalnego programowania systemu za pośrednictwem serwera RopamBridge. Wymaga to podłączenia centrali do sieci Ethernet przez Wi-Fi lub LAN.
